鋁合金管道作為現代工業中壓縮空氣系統、化工介質輸送等領域的重要載體，其表面處理工藝直接關系到管道的使用壽命與系統穩定性。其中，陽極氧化技術通過賦予鋁合金表面功能性氧化膜，成為提升管道性能的核心手段。本文以電解反應動力學為基礎，結合微孔結構調控原理，系統闡述該工藝的化學本質與工程實現路徑。

一、陽極氧化工藝的化學本質與反應機制

1. 電解池構建與電荷遷移過程

陽極氧化工藝本質上屬于金屬電化學氧化反應。以鋁合金管道為陽極，鉛板或石墨為陰極，兩者浸入酸性電解液（如15%-20%硫酸溶液）構成閉合回路。當施加直流電壓（通常15-25V）時，電解液中的H?向陰極遷移，而Al³+與OH?在陽極表面發生氧化反應。

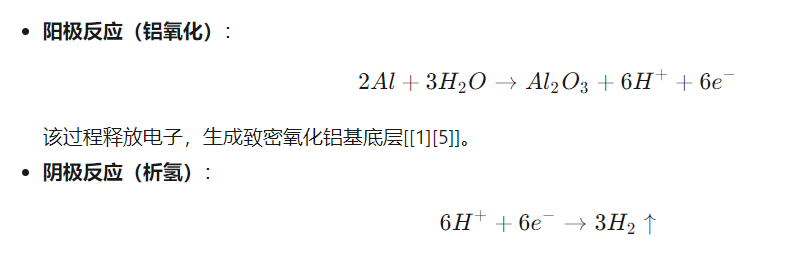

關鍵電極反應式：

氫氣氣泡的逸出促進電解液循環，維持反應界面穩定性。

2. 氧化膜生長的動態平衡機制

氧化膜形成并非單一線性過程，而是溶解-沉積動態平衡的結果：

成膜階段：電解初期，電場驅動Al³+向外擴散，與電解液中的O²?結合生成Al?O?晶核，形成厚度約1-2μm的阻擋層。

多孔層發育：隨著電壓持續作用，局部電場強度突破氧化膜介電強度，引發微區擊穿，形成蜂窩狀多孔結構（孔徑10-30nm），孔隙率可達10%-30%。

自調節效應：硫酸電解液對氧化膜兼具蝕刻作用，通過控制H?濃度與溫度（18-22℃），實現孔道結構的定向生長。

二、工藝參數對氧化膜性能的定向調控

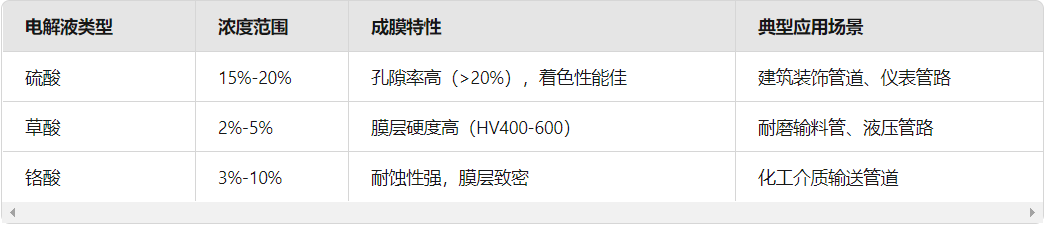

1. 電解液體系選擇與功能適配

鋁合金材質具備抗機械振動、耐火、耐候等特性，-30℃至+80℃環境下性能穩定。某化工廠實測數據顯示，鋁合金管道在酸堿環境中使用10年后，壁厚僅減少0.1mm，而同期鍍鋅管已出現局部穿孔。此外，其16bar的設計承壓能力（如福斯特管道）確保高壓環境下的安全運行。

2. 電流密度與氧化動力學的定量關系

根據法拉第定律，氧化膜厚度（d）與電流密度（J）、時間（t）滿足：

d=k⋅J⋅t

式中k為氧化效率系數（約0.3-0.5μm/(A·min·dm²)）。實際工藝中需將J控制在1.5-3.0 A/dm²，避免過高電流導致膜層燒損。

3. 溫度梯度對膜結構的影響規律

溫度升高會加速氧化膜溶解，導致孔隙率增大、硬度下降。當溫度超過25℃時，膜層硬度下降速率達0.8HV/℃[[6]]。因此，精密管道氧化需配備循環冷卻系統，維持電解液溫差≤±1℃。

三、后處理工藝與功能強化路徑

1. 微孔著色技術

利用氧化膜的多孔特性（比表面積達250-800m²/g），通過吸附著色或電解沉積實現管道標識與防腐增強：

有機染料吸附：將氧化后管道浸入含偶氮染料的酸性溶液（pH4-6），孔隙吸附染料分子，獲得紅、藍等鮮艷色彩。

金屬鹽電解：在錫鹽或鎳鹽溶液中二次電解，金屬離子沉積于孔道底部，形成耐候性更強的復合膜層。

2. 高溫封孔與耐蝕性提升

采用沸水封孔（95-100℃, 30min）或鎳鹽冷封孔，促使Al?O?水合生成勃姆石（AlOOH）：

Al2?O3?+H2?O→2AlOOH

該過程使孔隙體積收縮60%-80%，鹽霧試驗耐蝕時間從500h延長至2000h以上。

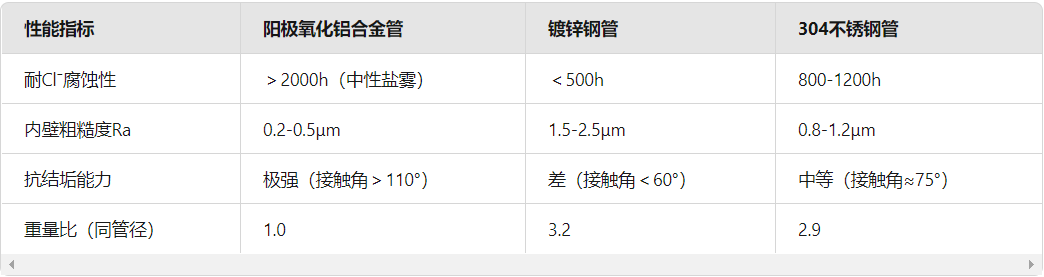

四、工業管道應用中的性能優勢對比

案例實證：某化工廠將DN200壓縮空氣主管道替換為陽極氧化鋁合金管后，壓降從0.15MPa降至0.06MPa，年節能收益超80萬元。

五、工藝挑戰與未來發展趨勢

盡管陽極氧化顯著提升了鋁合金管道性能，但仍需突破以下技術瓶頸：

1.復雜結構件均勻性控制：大直徑彎頭、三通等部位易出現膜厚偏差（＞±15%），需開發脈沖電源與自適應夾具。

2.綠色工藝轉型：傳統鉻酸氧化產生含Cr(VI)廢水，需推廣無鉻封孔劑（如硅溶膠體系）。

3.智能化工藝監控：引入在線pH/電導率傳感器與機器學習算法，實現氧化膜生長狀態的實時預測。

可以預見，隨著等離子體輔助氧化、超快脈沖電解等新技術的發展，鋁合金管道陽極氧化工藝將向納米結構化、功能集成化方向持續演進。
