在工業生產中，空壓機作為核心動力設備，其運行效率直接影響企業的生產成本與生產穩定性。而空壓機管道作為壓縮空氣的輸送載體，其安裝質量更是決定了系統是否存在漏損、能耗過高等問題的關鍵。據行業數據統計，不合理的管道安裝可能導致壓縮空氣系統能耗增加20%-30%，漏損率甚至高達30%以上，每年給企業造成的經濟損失數以萬計。本文將從6大關鍵技術與規范要求入手，詳解如何通過科學安裝規避這些陷阱，為企業打造高效、節能的壓縮空氣輸送系統。

一、管道材質選型：拒絕“將就”，適配才是節能基礎

壓縮空氣管道的材質選擇是系統節能的第一步，錯誤的材質不僅會增加漏損風險，還會因管道阻力過大導致能耗飆升。目前市場上常見的管道材質包括鍍鋅鋼管、不銹鋼管、鋁合金管以及新型復合材料管，不同材質的適配場景與節能特性差異顯著。

鍍鋅鋼管曾因成本較低被廣泛使用，但這類管道內壁易生銹、結垢，使用3-5年后管道阻力會增加40%以上，壓縮空氣在輸送過程中需克服更大阻力，直接導致空壓機負荷上升。同時，銹蝕產生的雜質會隨壓縮空氣進入下游設備，造成閥門卡滯、儀表失靈等問題，間接增加維護成本。

不銹鋼管具有耐腐蝕、內壁光滑的優勢，阻力損失僅為鍍鋅鋼管的60%-70%，但重量較大（約為鋁合金管的3倍），安裝時需要更多支架固定，且焊接工藝要求高，若焊接處處理不當，反而容易成為漏損點。

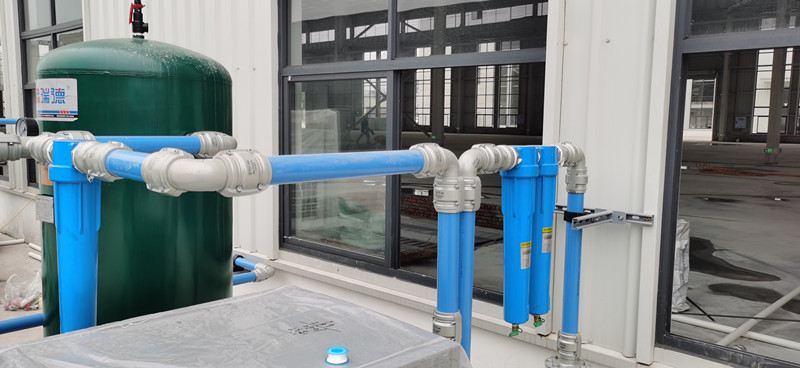

超級鋁合金管道是近年來的主流選擇，其優勢體現在三個方面：一是內壁光滑度達Ra1.6μm以下，氣流阻力比鍍鋅鋼管降低50%，可減少空壓機的“額外做功”；二是采用卡扣式連接，無需焊接，漏損率可控制在5%以內（傳統焊接管道漏損率常超過15%）；三是重量僅為鋼管的1/3，安裝時可減少支架數量，降低施工成本。對于食品、醫藥等對空氣質量要求高的行業，鋁合金管道的抗腐蝕特性還能避免雜質污染，進一步降低設備故障率。

規范要求：根據《壓縮空氣站設計規范》（GB50029-2014），管道材質需滿足工作壓力1.0-1.6MPa的要求，同時考慮環境溫度（-20℃至60℃）、濕度及腐蝕性介質等因素。在粉塵較多的車間，應優先選擇抗磨損的材質；在潮濕環境中，鋁合金或不銹鋼材質為選擇。

二、管徑設計：精準計算，避免“大馬拉小車”或“小馬拉大車”

管徑設計不合理是導致能耗浪費的常見問題：管徑過小會導致流速過快（超過15m/s），氣流阻力激增，空壓機需額外消耗20%以上的能量才能滿足末端壓力需求；管徑過大會增加管道成本，且壓縮空氣在管道內滯留時間過長，易因溫度變化產生冷凝水，加劇管道銹蝕。

科學的管徑計算需遵循“流速-壓力損失”平衡原則：根據壓縮空氣的流量（m³/min）、管道長度（m）及允許壓力損失（通常不超過0.02MPa/100m），通過公式計算最優管徑。例如，當流量為10m³/min、管道長度50m時，管徑選擇DN80（3英寸）可將流速控制在8-10m/s，壓力損失控制在0.01MPa以內；若盲目選擇DN65（2.5英寸），流速會升至12-15m/s，壓力損失增至0.03MPa，空壓機需多消耗15%的電能才能保證末端壓力達標。

規范要求：管道流速需符合《壓縮空氣管道工程技術規程》（CECS 155-2004），即主管流速宜為8-12m/s，支管流速宜為10-15m/s，支管末端流速不超過20m/s。同時，管徑設計需預留10%-15%的流量余量，以應對企業未來產能擴張或設備增加的需求。

三、管道布局與走向：減少阻力，讓氣流“走直線”

管道布局不合理會導致局部阻力過大，常見問題包括：管道彎頭過多（每90°彎頭的阻力相當于10m直管）、管道突然變徑、管路交叉重疊等。某汽車零部件企業曾因管道設計時多設置了6個90°彎頭，導致末端壓力比設計值低0.1MPa，空壓機不得不長期處于“超負荷”狀態，每月多耗電約8000度。

優化布局的三大原則：

1. 短距離輸送：管道走向應盡量縮短從空壓機到用氣點的距離，避免迂回繞行。例如，在車間布局中，將空壓機站設置在用氣設備集中區域，可減少管道長度30%以上。

2. 少彎頭、用大曲率半徑彎頭：優先采用45°彎頭替代90°彎頭，若必須使用90°彎頭，應選擇曲率半徑R≥1.5D（D為管徑）的彎頭，降低局部阻力。

3. 分區域環路設計：對于大型車間，采用“主環網+支環路”布局，確保各用氣點壓力均衡。主環網管徑比支線大1-2個規格，保證氣流在環網內可雙向流動，避免單點用氣高峰導致的壓力波動。

規范要求：管道坡度應控制在0.002-0.005，坡度方向朝向排水點（如冷凝水分離器、儲氣罐），確保冷凝水順利排出，避免積液腐蝕管道。同時，管道與墻、柱的距離需≥150mm，與其他管道交叉時凈距≥50mm，便于后期檢修。

四、連接工藝：從“漏點”到“密封”，細節決定能耗

壓縮空氣的漏損是隱形的“能源小偷”：一個直徑1mm的漏點，在0.7MPa壓力下，每年會漏掉約7000m³壓縮空氣，相當于浪費電能1.2萬度。而漏損的主要來源正是管道連接部位——傳統螺紋連接若密封不當，漏損率可達10%-15%，遠超行業標準的5%以下。

不同連接方式的密封性能對比：

螺紋連接：需使用生料帶或密封膠，但長期使用后易因振動導致密封失效，適合壓力≤0.8MPa的低壓系統，且需每季度檢查一次密封性。

焊接連接：適用于鋼管，焊接處需做防腐處理（如鍍鋅或刷漆），但焊接時若出現氣孔、夾渣，會成為潛在漏點，后期修復難度大。

卡扣式連接：鋁合金管道的主流連接方式，通過O型橡膠密封圈（材質為丁腈橡膠或氟橡膠）實現密封，漏損率可控制在2%以內，且安裝效率比焊接高3倍，后期拆卸、改裝方便。

規范要求：連接部位的密封材料需耐受壓縮空氣的溫度與壓力，且與管道材質兼容（如鋁合金管道不可使用會腐蝕鋁的密封膠）。安裝后需進行壓力測試：將系統壓力升至工作壓力的1.25倍，保壓30分鐘，壓力降不得超過5%，同時用肥皂水涂抹連接部位，無氣泡產生即為合格。

五、管道固定與減震：避免“振動疲勞”，延長系統壽命

空壓機運行時會產生振動，若管道固定不當，振動會導致連接部位松動、管道疲勞開裂，不僅增加漏損風險，還會縮短管道使用壽命（從10年降至3-5年）。此外，振動產生的噪音還會影響車間環境，不符合《工業企業噪聲控制設計規范》（GB/T 50087-2013）中“車間噪聲≤85dB”的要求。

科學固定的技術要點：

1. 支架間距合理：根據管徑不同，支架間距需嚴格控制（如DN50管道支架間距≤3m，DN100管道≤6m），避免管道因自重下垂導致連接部位受力。

2. 使用減震措施：在空壓機出口、管道與設備連接處設置減震喉（如橡膠軟接頭），減少振動傳遞；支架與管道之間加裝橡膠墊，降低摩擦產生的噪音。

3. 避免“共振”：長距離管道需設置伸縮節（如波紋管），補償因溫度變化產生的熱脹冷縮（鋁合金管道的熱膨脹系數為23×10??/℃，比鋼管高約1倍），防止管道因應力過大變形。

規范要求：支架需固定在混凝土柱或鋼結構上，嚴禁固定在輕質隔墻或臨時支架上；水平管道的支架應設置在三通、彎頭附近（距離≤600mm），確保管件受力均衡。

六、系統配套：干燥凈化與排水，提升效率的“隱形推手”

壓縮空氣中的水分、油分和粉塵是管道的“三大殺手”：水分會導致管道銹蝕、閥門堵塞；油分會污染下游產品（如食品、電子行業）；粉塵會磨損氣動元件。這些問題不僅增加管道維護成本，還會因下游設備故障間接影響生產效率。

配套設備的優化配置：

1. 干燥機：根據用氣需求選擇冷凍干燥機（壓力露點3℃-10℃）或吸附干燥機（壓力露點-20℃至-70℃），安裝在空壓機出口處，確保進入管道的壓縮空氣露點低于環境溫度10℃以上，減少冷凝水產生。

2. 過濾器：采用“三級過濾”系統——前置過濾器（去除≥5μm顆粒）、精密過濾器（去除≥0.01μm顆粒及油霧）、活性炭過濾器（去除異味），避免雜質進入管道。

3. 冷凝水分離器：在管道最低點、儲氣罐底部及彎頭處安裝自動排水器（如浮球式、電子感應式），確保冷凝水及時排出，排水器的排放壓力需≤系統工作壓力的80%。

規范要求：干燥凈化設備的處理流量需≥空壓機額定排氣量的1.2倍，避免因處理能力不足導致壓縮空氣品質下降。管道系統投入運行前，需用壓縮空氣進行吹掃（流速≥20m/s），清除內部鐵銹、焊渣等雜質，吹掃時間不少于30分鐘，直至排氣口無可見雜質為止。

結語：科學安裝是系統節能的“源頭控制”

壓縮空氣管道的安裝看似簡單，實則是一項涉及材質、設計、工藝、配套的系統工程。企業若忽視安裝細節，不僅會面臨漏損、能耗飆升等問題，還可能因系統故障影響生產進度。通過遵循上述6大技術與規范要求，選擇適配的材質、精準設計管徑、優化布局走向、嚴控連接密封、做好固定減震及配套凈化，可將系統漏損率控制在5%以內，能耗降低20%-30%，為企業帶來顯著的經濟效益。

作為專業的空壓機管道安裝服務商，建議企業在項目初期就引入專業團隊參與設計，結合生產工況制定個性化方案，從源頭規避陷阱，讓壓縮空氣系統真正成為高效生產的“助推器”而非“負擔”。
